Montagehandleiding - GPF veiligheidskogellagerscharnieren

montagehandleiding gpf veiligheidskogellagerscharnier

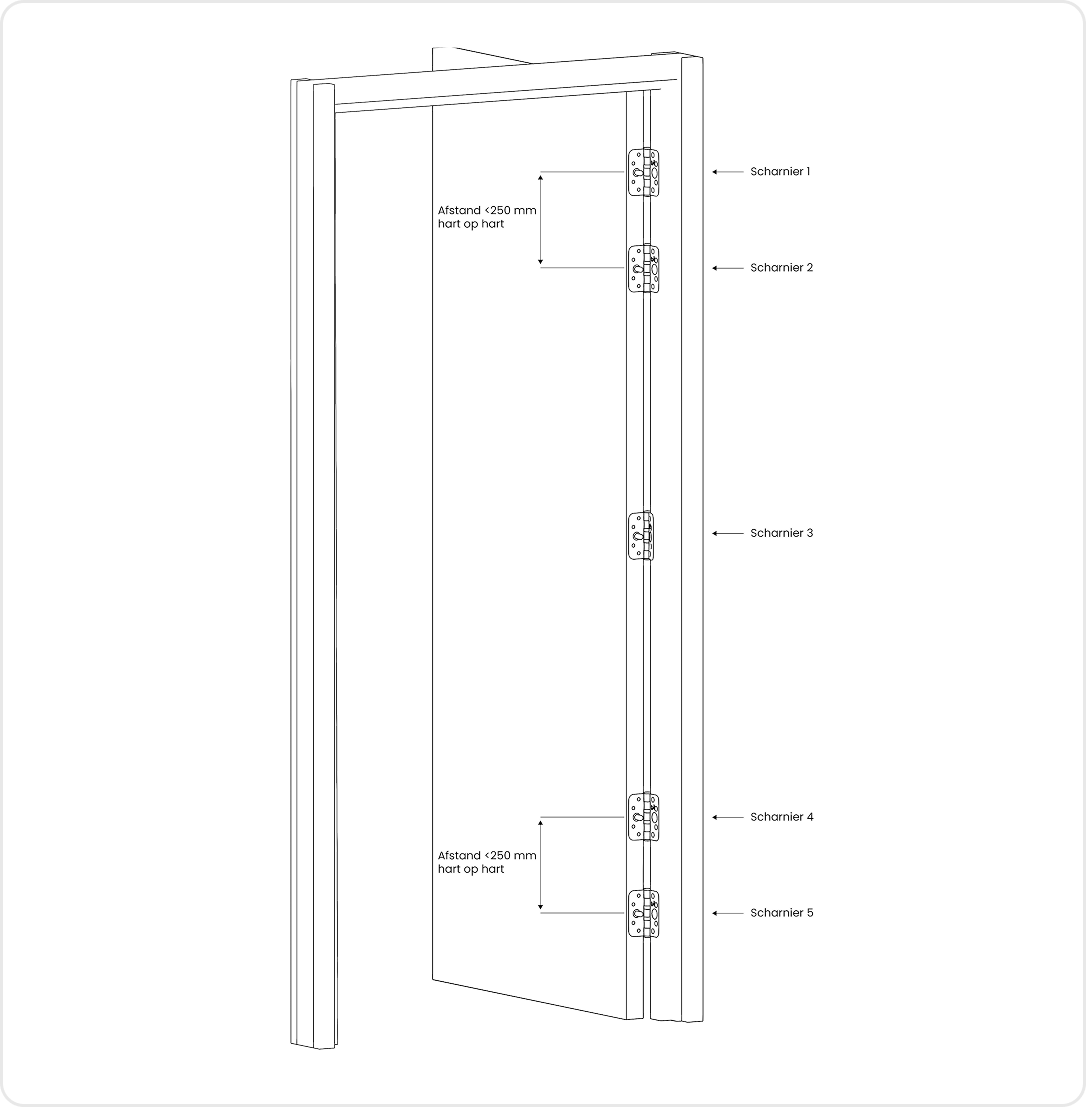

Voor SKG***:

Voor het behalen van SKG*** (Klasse 3) zijn de volgende richtlijnen van toepassing:

  • Gebruik 5 scharnieren.
  • Monteer 8 schroeven per scharnier.
  • Gebruik schroeven van minimaal 4,5 × 45 mm, SKH-gecertificeerd.

Voor SKG**:

Voor het behalen van SKG** (Klasse 2) zijn de volgende richtlijnen van toepassing:

  • Gebruik minimaal 3 scharnieren.
  • Monteer 8 schroeven per scharnier.
  • Optie 1 : gebruik scharnier 1, 2, en 5
  • Optie 2 : gebruik scharnien 1, 3, en 5
  • Gebruik schroeven van minimaal 4,5 × 45 mm, SKH-gecertificeerd.

montagehandleiding gpf veiligheidskogellagerscharnier

Stap 1

Bepaal de juiste hoogte en positioneer het veiligheidskogellagerscharnier op het kozijn. Teken met een potlood de omtrek van het blad af. Let erop dat de knoop ongeveer 2 mm buiten het kozijn uitkomt.

Stap 2

Beitel het afgetekende gedeelte zorgvuldig uit. Zorg dat het blad straks vlak en gelijk ligt met het oppervlak van het kozijn.

Stap 3

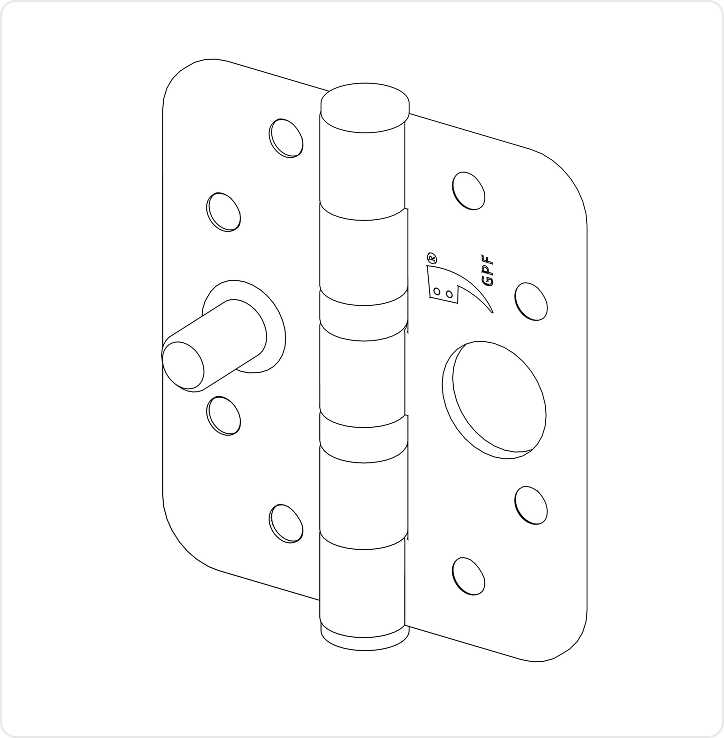

Plaats het blad in de uitgebeitelde uitsparing. Monteer het scharnierblad met de geïntegreerde dievenklauw aan de deur. Markeer vervolgens alle schroefgaten én het gat van de dievenklauw met een potlood of een priem.

Stap 4

Boor met een houtboor van 3 mm diameter twee gaten. Houd dezelfde boordiepte aan als de lengte van de schroeven. Boor ook het gat voor de dievenklauw met een houtboor van 16mm diameter.

Stap 5

Schroef het blad met twee schroeven op het kozijn vast. Bevestig het blad nog niet volledig, zodat de deur tijdens de montage eenvoudig kan worden gesteld en exact in lijn kan worden afgehangen.

Stap 6

Herhaal stap 1 tot en met stap 5 voor alle overige veiligheidskogellagerscharnieren.

Stap 7

Plaats de deur tegen het kozijn en houd de juiste spelingen aan. - Bovenzijde 2 mm - Onderzijde 3 tot 4 mm - Scharnierzijde 2 mm - Slotzijde 3 mm

Stap 8

Teken nu de positie van het veiligheidskogellagerscharnier op de deur af met een potlood.

Stap 9

Lijn het blad uit op de zijkant van de deur ter hoogte van de aftekening. Teken de omtrek af en zorg dat de knoop circa 2 mm uit de deur steekt. Herhaal daarna stap 2, stap 4 en stap 5 voor de deur.

Stap 10

Schroef het rechter blad met vier schroeven vast op de deur. Hang vervolgens de deur in het kozijn en controleer of deze soepel opent en sluit.
