Montagehandleiding - GPF Rozet

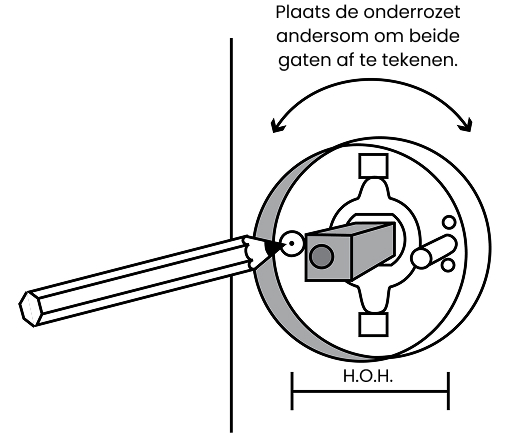

montagehandleiding gpf entree rozet stap 1

Stap 1: Aftekenen Plaats de onderrozet andersom om beide gaten af te tekenen. Let op! Plaats eerst de stift in het slot. Houdt de rozet horizontaal! Vooral bij de vierkante rozet is horizontaal houden belangrijk.

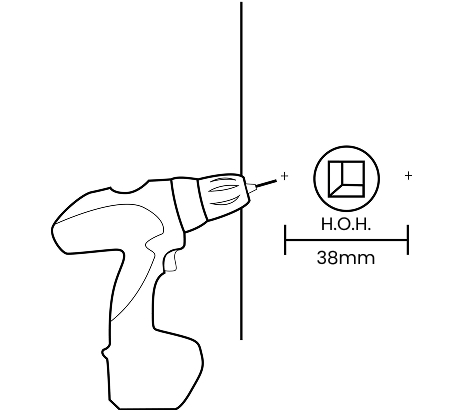

montagehandleiding gpf entree rozet stap 2

Stap 2: Boren Let op! Alleen boren tot het slot voor door & door bevestiging! (5 mm boor) Anders schroeven!

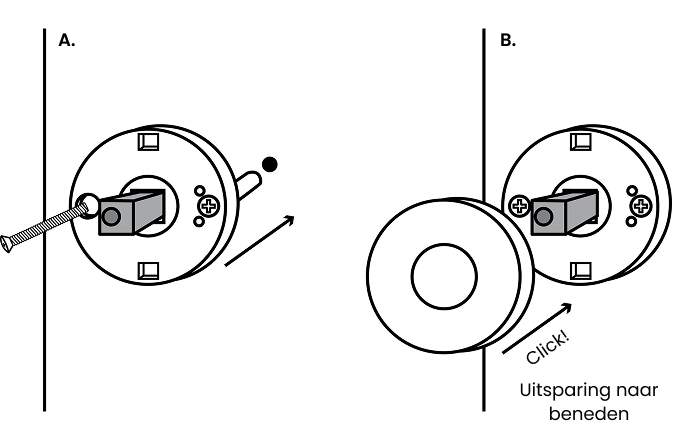

montagehandleiding gpf entree rozet stap 3

Stap 3: Montage Let op! Plaats de stift weer in het slot en dan aan beide zijden de onderrozetten om en om vastschroeven.
